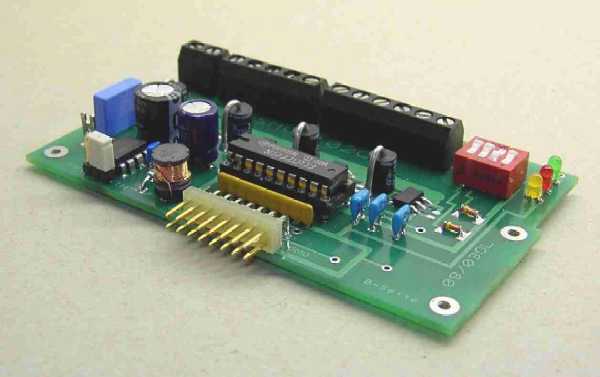

Produkt Details 'SMU-101'
Eigenschaften der SMU-101:
- Für unipolare spannungsbetriebene Schrittmotoren mit vier Wicklungen
- Vollschritt im 1- oder 2-Phasenbetrieb, sowie Halbschrittbetrieb einstellbar
- Motoren im Spannungsbereich UB = 8V ... 30V mit integrierter 5V-Spannungsversorgung
- Motoren im Spannungsbereich UB = 2V ... 30V mit externer 5V-Spannungsversorgung
- Maximaler Strom pro Motorwicklung IPH(max) = 1.5A
- Hohe Pulsfrequenz bis 50kHz
- Abmessungen (BxTxH): (100x61x18)mm
- Einfacher Anschluss von zwei Endschaltern und einem Referenzschalter
- Statusanzeigen für Betriebsbereitschaft, Referenz und Endstellungen
- Anschluss von Spannungsversorgung, Motor, End- und Referenzschalter über Schraubklemmen
- Integrierte 5V-Spannungsversorgung für den Anschluss externer Verbraucher
- Kombinierbar mit allen Steuerungen durch einheitliche universelle Schnittstelle
- Einfacher Einbau in standardisierte Europakarten-Gehäuse
| SMU-101 | |
|---|---|
| 2-Phasen unipolare Schrittmotor-endstufe | |
|
|
| Datenblatt herunterladen | |
| Betriebsspg. (Motor) | 8V...30V mit interner 5V-Versorgung2V...30V mit externer 5V-Versorgung |
| Welligkeit | 10% |
| Verpolschutz | nein |
| Leerlauf-Stromaufnahme | 50mA |
| Kanalzahl | 4 x FET, minusschaltend |
| max. Wicklungsstrom | 1,5A@25°C |
| Überlastschutz | nein |
| Kurzschlussfest | nein |
| Schrittfrequenz | 0Hz...50kHz |
| Spannungs-versorgung der Baugruppe | intern oder extern |
| Externe Versorgung: Eingangs-spannung (min/max) | 4,75V...5,25V |
| Interne Versorgung | Schaltnetzteil, Spannung extern verfügbar |
| Interne Versorgung: Spannung/Toleranz | 5V +/-5% |
| Interne Versorgung: Max. Laststrom | 150mA |
| Interne Versorgung: kurzschlussfest | ja |
| Statusanzeigen | 3 LEDs |
| Status "Bereitschaft" | LED grün |
| Status "Endschalter erreicht" | LED rot |
| Status "Referenzschalter erreicht" | LED gelb |
| Umgebungstemperatur | 0°C...50°C |
| Lagertemperatur | 0°C...70°C |
| Schutzklasse | III |
| Schutzart | offene Baugruppe |
| Bestellnr. | 01504 |
| Preis (netto) | auf Anfrage |
| Staffelpreise | auf Anfrage |
| Verfügbarkeit / Lieferzeit | auf Anfrage |
